Protections ESD et produits antistatiques

Les décharges électrostatiques aussi appelées ESD sont à l’origine de nombreuses pertes et défaillances. Bien qu’elles soient invisibles à l’œil nu, elles peuvent coûter très cher et représenter un réel danger pour les composants électroniques.

Pour lutter contre cela, nous proposons une gamme de protections souples et rigides ESD destinées à protéger les pièces et composants durant les phases de stockages et de transports.

sachets esd

Pour accompagner les professionnels et opérateurs ESD, Itec Materials intègre sa gamme de protections ESD.

L’objectif principal de la protection contre les décharges électrostatiques est de préserver les composants sensibles en évitant toute accumulation de charges par les composants qui seront manipulés.

Tous nos produits ESD répondent à la norme IEC-61340.

Découvrez nos protections ESD

  • Sachets roses PURPLESTAT

    Nos Emballages PURPLESTAT sont produits à base de film PEBD rose et sont conçus pour l’introduction de composants peu sensibles ou pour le conditionnement temporaire de cartes électroniques en zone EPA.

    Ils ne constituent en aucun cas une protection pour les produits qu’ils contiennent mais servent à limiter les risques d’évènements électrostatiques dans les zones sensibles.

    Voir les sachets roses PURPLESTAT

  • Sachets permanents GREENSTAT

    Nos Emballages GREENSTAT sont produits à base de film PE PERMANENT et sont conçus pour l’introduction de composants peu sensibles ou pour le conditionnement temporaire de cartes électroniques en zone EPA.
    Les sachets permanents ESD n’ont pas de DLU et donc aucune dégradation dans le temps.

    Ils ne constituent en aucun cas une protection pour les produits qu’ils contiennent mais servent à limiter les risques d’évènements électrostatiques dans les zones sensibles.

    Voir les sachets permanents GREENSTAT

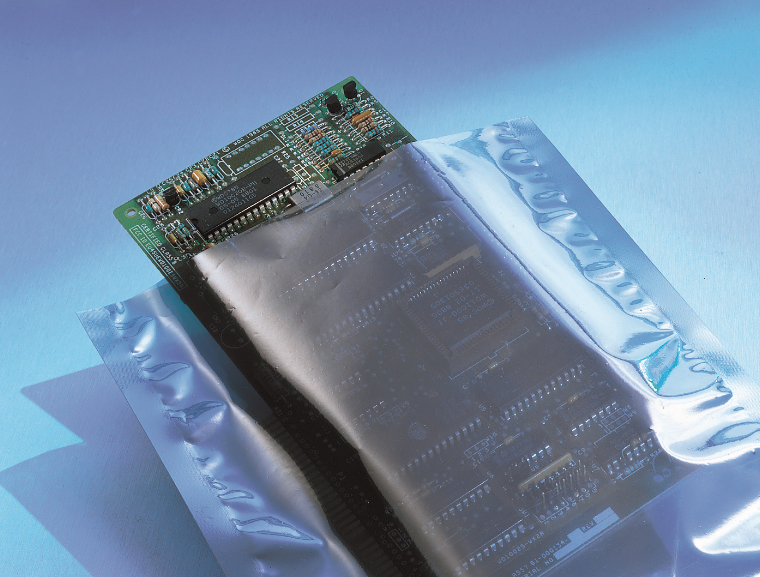

  • Sachets de blindage SHIELDSTAT

    Nos Emballages SHIELDSTAT sont produits à base de film complexe comprenant du PEBD, du PET, une couche de poudre d’aluminium et un vernis dissipatif. Il s’agit de l’emballage idéal pour conditionner des cartes électroniques ou composants sensibles.

    L’effet Cage de Faraday permet d’assurer un blindage sans faille en zone EPA ou lors du transport en dehors des zones protégées.

    L’emballage doit être fermé (soudure à chaud) ou simplement replié et fixé à l’aide d’une étiquette informative.

    Voir les sachets SHIELDSTAT

  • Pochettes barrière anti-humidité MOISTAT

    Nos emballages MOISTAT sont produits à base de film complexe comprenant du PEBD, DU PET, une couche de film aluminium, un vernis dissipatif et éventuellement une couche de nylon.

    En plus des qualités de blindage, ce film est particulièrement adapté à la protection contre l’humidité. L’indice de protection dépend de l’épaisseur du film.

    Les sachets MOISTAT sont compatibles pour utilisation sur les soudeuses à vide d’air.

    Voir les Sachets MOISTAT

  • Sachet conducteur noir BLACKSTAT

    Nos emballages BLACKSTAT sont produits à base de PEBD chargé poudre de carbone. En raison de leur forte conductivité, ils sont indispensables pour le conditionnement de poudres et explosifs.

    En revanche, ils ne conviennent pas pour la protection des cartes et composants électroniques sensibles.

    Voir les sachets BLACKSTAT

  • Équipements de protection individuelle ESD

    Des équipements de protection individuelle ESD sont des vêtements ou accessoires permettant de protéger contre les décharges électrostatiques.

    Les professionnels de ces milieux sont les plus exposés aux risques ESD. Ces vêtements ou accessoires de travail assurent ainsi la protection des personnes et protègent également les pièces sensibles manipulées.

    On retrouve comme équipements des blouses ESD, gants ESD, lunettes, bracelets, etc.

    Différentes tailles ou modèles sont disponibles.

    Un vêtement ESD est fabriqué selon les exigences de la norme ESD DIN EN 61340-5-1 et certifié.

    Voir les Équipements de protection individuelle ESD

  • Équipements de protection de zone EPA

    Afin d’éviter les décharges électrostatiques (ESD) des équipements de protection sont mis au point pour protéger les zones EPA.

    Bacs, boîtes, chaises, chariots, classeurs, etc.: tous ces équipements existent en version ESD.

    Il existe au choix une très large gamme d’équipements de zones EPA assurant grâce à leur technologie le bon maintien de la zone EPA.

    En plus de leur efficacité, tous nos produits répondent à la norme : IEC 61340-5-1.

    Voir les Équipements de protection de zone EPA

Que signifie ESD ?

ESD est un acronyme d’origine anglophone qui a pour signification Electro Static Discharge, ou décharges électrostatiques en français. Il désigne un passage de courant électrique entre deux objets ayant un potentiel électrique différent, et ce sur un temps extrêmement court.

On parle aussi de :

ESDS, acronyme de Electrostatic Discharge Sensitive Device, ou dispositif sensible aux décharges électrostatiques ;

EPA : ESD Protected Area, ou Zone Protégée contre les décharges électrostatiques.

Questions fréquentes sur les ESD et les protections antistatiques

La résistivité de surface, ou résistance de surface, est exprimée en ohms mètres (ou ohms-mètres)
Elle correspond à la résistance d’un tronçon de matériau d’un mètre de longueur et d’un mètre carré de section et est exprimée en ohms mètres (ou ohms-mètres), de symbole Ω m (ou Ω⋅m).

Dans l’industrie électronique, la sécurité des décharges électrostatiques est une préoccupation majeure. Les décharges électrostatiques, également appelées ESD, peuvent causer des dommages considérables aux composants électroniques sensibles.

L’ESD peut se produire lorsqu’une charge électrostatique accumulée sur un objet est soudainement déchargée sur un autre objet, souvent lorsqu’un objet isolant (comme un tapis en plastique) entre en contact avec un objet conducteur (comme un composant électronique).

La sécurité des décharges électrostatiques est particulièrement importante dans l’industrie électronique, où les composants électroniques sensibles sont utilisés dans de nombreux produits, tels que les ordinateurs, les téléphones portables, les tablettes et les appareils médicaux. Les entreprises qui fabriquent ou utilisent ces composants doivent prendre des précautions pour protéger leurs produits contre les décharges électrostatiques.

Les précautions de sécurité des décharges électrostatiques comprennent l’utilisation de vêtements appropriés, de tapis antistatiques, de poignets et de pinces antistatiques, de l’emballage antistatique pour le stockage et le transport des composants électroniques et de l’entraînement des employés sur les pratiques de sécurité ESD.Tous ces équipements doivent répondre à la norme IEC61340-5-1.

L’importance de la sécurité des décharges électrostatiques dans l’industrie électronique est évidente. Les entreprises qui négligent la sécurité ESD risquent d’endommager leurs produits et leur réputation, ainsi que de subir des pertes financières importantes.

Nos produits de protection ESD répondent à toutes les normes en vigueur :

  • IEC 61340-5-1 pour la génération de charge,
  • DIN 53482 pour la résistance de surface (aussi appelée résistivité de surface).

Le terme « antistatique » par définition, signifie ce qui empêche ou prévient la formation de l’électricité statique. Les matériaux antistatiques sont conçus pour dissiper ou neutraliser les charges électrostatiques, réduisant ainsi le risque de décharges électrostatiques.

Antistatique est un terme générique désignant de manière imprécise un matériau qui limite les risques de décharges électrostatiques.

Tandis que le terme ESD fait référence à la norme IEC 61-340 qui fixe des valeurs de mesures très précises de résistance électrique et de génération de charge.

L’ionisation est l’action qui consiste à ajouter ou enlever des charges à un atome ou une molécule électriquement neutre, qui devient ainsi un ion.

Un système d’ionisation permet de rétablir l’équilibre ionique d’une zone définie afin d’éviter le risque de survenance de toute décharge électrostatique.



Le terme « dissipatif » signifie que les charges potentiellement existantes à la surface d’un matériau sont évacuées relativement lentement avec une résistance de surface comprise entre 105Ω et 1010Ω.

Le terme « conducteur » signifie que les charges potentiellement existantes à la surface d’un matériau sont évacuées très vite avec une résistance de surface inférieure à 104Ω.

Plusieurs sociétés proposent des formations de différents niveaux : opérateur, agent de maîtrise ou coordinateur ESD. ITEC MATERIALS propose régulièrement des sessions pour les trois niveaux.

Les Audits ESD permettent d’évaluer la conformité des installations et organisations aux exigences de la norme IEC 61340-5-1. Les audits ESD sont réalisés par des experts ESD.

Le meilleur moyen est d’organiser un audit effectué par un expert indépendant de votre entreprise.

En vérifiant la conformité de leur équipement selon la norme IEC 61340-5-1
Les opérateurs doivent être équipés d’une blouse ESD et de bracelets/cordons ainsi que de chaussures ou talonnettes pour assurer une bonne connexion terre.

La durée de vie des sachets ESD varie selon le type. En effet, un sachet rose PURPLESTAT a une durée de vie de 4 ans contrairement à un sachet Shiedling SHIEDLSTAT qui n’a pas de date de limite d’utilisation.
